新型膜结构建筑工程的体形设计与找形分析

来源: 本站 浏览量:199 时间:2021-10-26 06:10:28

信息摘要:

膜结构是20世纪中叶发展起来的一种新型建筑结构。它是一种空间结构形式,其中各种高强度膜材料(聚氯乙烯或特氟隆)和加固构件(钢框架、钢柱或钢电缆)产生一定的预拉应力,以形成

  • 膜结构是20世纪中叶发展起来的一种新型建筑结构。它是一种空间结构形式,其中各种高强度膜材料(聚氯乙烯或特氟隆)和加固构件(钢框架、钢柱或钢电缆)产生一定的预拉应力,以形成一定的空间形状作为覆盖结构,并能够承受一定的外部载荷。膜结构可分为可充气膜结构张拉膜结构
  •
  • 充气膜结构在室内不断膨胀,在室内外产生一定的压差(一般在10mm~30mm水柱之间)。室内外压力差使屋顶膜布具有一定的向上浮力,从而实现大跨度。
  • 张拉膜结构由柱和钢框架支撑或钢电缆张拉形成,其形状非常美观和灵活。
  •
  • 膜结构的形式寻找分析方法主要包括动态弛豫法力密度法有限元法。膜结构所考虑的载荷通常是风负荷和雪负荷。
  •
  • 在载荷作用下,膜材料的变形较大,载荷分布也随形状的变化而变化。因此,为了准确计算结构的变形和应力,应采用几何非线性方法。负载分析的另一个目的是确定电缆和膜的初始预张力。
  •
  • 在外部载荷的作用下,膜上一个方向的应力增加,另一个方向的应力减少,这要求初始拉伸应力的程度应使在最不利的载荷下应力不会减少到零,即不会有褶皱。
  •
  • 由于膜材料相对较软,自然振动频率很低,在风荷载的作用下很容易产生风振动,导致膜材料的破坏。如果初始预应力过高,膜材料涂层变大,易老化,强度储备较少,应力构件的强度要求也较高,增加了施工安装难度。
  •

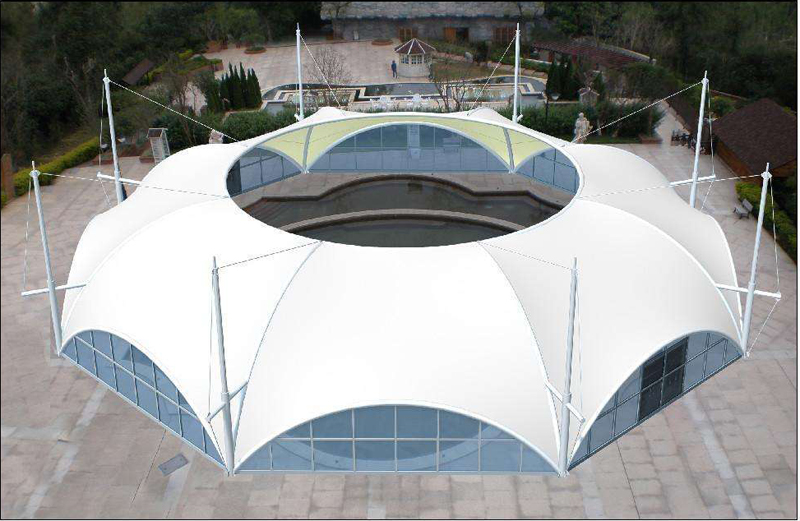

  • 膜结构建筑
  •
  • 因此,应通过负荷计算来确定初始预应力的确定。通过形状寻找分析形成的触摸结构通常是一个三维不可发展的空间表面。如何通过二维材料的切割和张紧形成所需的三维空间表面是整个膜结构工程中最重要的问题,也是切割分析的主要内容。
  •
  • 通过体型设计确定建筑平面的形状和尺寸、三维建模和间隙体积,确定各控制点的坐标和结构形式,选择膜材料和施工方案。
  •
  • 初始平衡形状分析是所谓的形式发现分析。由于膜材料本身没有抗压和抗曲的刚度,主剪强度很差,需要通过膜表面的曲率和预应力的曲率变化来提高其刚度和稳定性。对于膜结构,在任何时候都不存在无应力状态,因此膜表面的形状最终必须满足一定的边界条件。在一定的预应力条件下的机械平衡,并在此基础上进行了负载分析和切割分析。
  • ※  膜结构类型  ※

  • 反向张力膜结构
  • 反向弯曲形状,或具有张力和稳定性的双弯曲鞍形。其张力和稳定性来自于膜平面的机械预应力及其线性边界。
  •
  • 相同的方向弯曲张力膜结构
  • 相同的方向弯曲形状,或双弯曲球形具有张力和稳定性。张力和稳定性是由空气或水压在膜表面的垂直作用产生的。这类结构包括空气轴承结构和可充气结构。
  •
  • 如您在制作车棚时遇到任何问题,应咨询专业的膜结构车棚生产技术人员,以确保安全、节能。
