膜结构建筑景观棚各受力因素剖析

来源: 本站 浏览量:139 时间:2021-10-28 03:26:32

信息摘要:

膜结构工程景观棚建筑由以下三方面的受力因素分析 1、裁剪分析: 在膜结构景观中如何将平面二维单元的横隔梁组合成三维的三维结构空间,需要横隔梁满足多条钢索的限制空间形状

  •   膜结构工程景观棚建筑由以下三方面的受力因素分析

  • 1、裁剪分析:
  •
  • 在膜结构景观中如何将平面二维单元的横隔梁组合成三维的三维结构空间,需要横隔梁满足多条钢索的限制空间形状。一是将单个膜片弯曲成空间曲面会产生误差;二是作为各向异性材料,薄膜材料在与相邻膜片单元的缝制过程中或多或少会相互排斥,不会按照操作者的意愿进行,这与预设有很大不同形状。通常来说,在安排裁片和缝制时,应考虑表面曲率、膜料宽度、边界方向和美观等几个重要因素,以尽量减少误差。借助计算机软件的绘图和分析功能,进行总体规划和方案设计,严格进行钢缆、膜材料下料和结构连接部位的加工,使聚合物膜材料在景观膜结构过程中发挥作用设计可以充分发挥。
  •

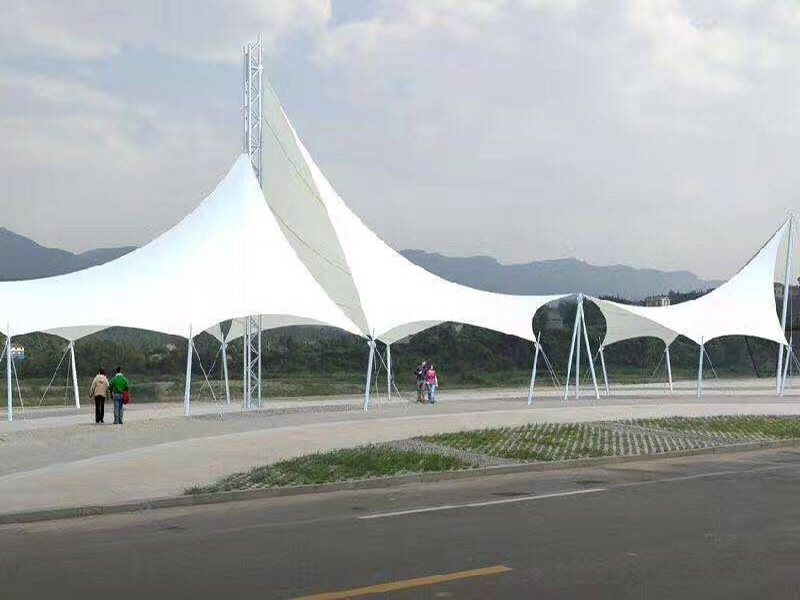

  • 膜结构景观棚设计
  •
  • 2、找形分析:
  •
  • 膜结构景观用高分子膜是一种柔韧性好、重量轻、无压缩和弯曲刚度、抗剪强度弱的材料。因此,它具有特定的灵活性,给形成找矿工作带来了困难。为了获得稳定的形状,需要采用固定钢索和施加预应力的方法。在施加预应力的过程中,通过初始预应力找到初始形状,这是预应力的基本形式。随着预应力的变化,膜材料的曲面形状逐渐调整,以达到力的平衡。为了了解具有几何细密节点的结构的节点应力分布,可以通过几何细密节点来确定结构的节点应力分布。目前,找形分析主要依靠计算机迭代算法、动态松弛法、力密度法和有限元法。
  •
  • 3、荷载分析:
  •
  • 雪荷载和风荷载是影响膜材料应力的主要荷载因素。膜材料柔软,自振频率很低。在风力的作用下,会产生风振,膜布会被撕裂。究其原因,是在风荷载施加之初,外力的形状发生了变化,内力的分布也发生了变化。材料的内应力在一个方向上迅速增加,在另一个方向上减小到零。端子材料变形严重,发生折叠或开裂。因此,荷载分析在膜结构景观设计过程中的重要性不容忽视。
